¿Qué es un cable de alimentación?

Este es un concepto muy práctico. Podemos entender el "cable de enchufe" desde varios niveles.

En pocas palabras, un cable de enchufe se refiere a todo el cable que conecta un aparato eléctrico a una toma de corriente de pared. Normalmente se compone de tres partes inseparables:

1. Enchufe: El extremo del cable que se inserta en el tomacorriente de pared. Su forma varía según diferentes estándares nacionales y regionales (por ejemplo, los dos pines planos de China, los tres pines rectangulares del Reino Unido, etc.).

2. Cable (Wire): La sección central. En el interior hay núcleos metálicos conductores (normalmente de cobre) y el exterior está envuelto en plástico aislante, encargado de transmitir la corriente eléctrica.

3. Conector: Algunos cables tienen un conector especial en el otro extremo para conectarse a dispositivos específicos (como el adaptador de corriente de una computadora portátil, el puerto de alimentación de un monitor, etc.). Sin embargo, para muchos electrodomésticos (como ventiladores eléctricos, lámparas de escritorio), el otro extremo del cable de alimentación está conectado directa y permanentemente al interior del electrodoméstico.

Explicación más detallada:

I. Nombres formales y composición
En el campo eléctrico, se le llama más comúnmente cable de alimentación o cable de alimentación de CA. Su función principal es suministrar electricidad de red (energía CA) al aparato.

• Estructura interna: Un cable de alimentación estándar suele tener tres cables internos:

  • Cable vivo (fase): transporta la corriente entrante.

  • Cable neutro: completa el circuito eléctrico.

  • Cable de tierra (Tierra): Un cable de seguridad que dirige cualquier posible fuga eléctrica desde la carcasa del aparato hacia el suelo para evitar descargas eléctricas. Algunos electrodomésticos simples (como los cargadores de teléfonos) pueden tener cables con solo dos cables (sin tierra).

• Características externas: El cable tiene una gruesa capa aislante exterior. A menudo incluye un componente cilíndrico "abultado" en el propio cable; esto se llama perla de ferrita o estrangulador, que se utiliza para suprimir la interferencia electromagnética de alta frecuencia, garantizando la estabilidad tanto del aparato como de la red eléctrica.

II. Tipos principales
Según el conector del otro extremo (el extremo del dispositivo), los tipos comunes incluyen:

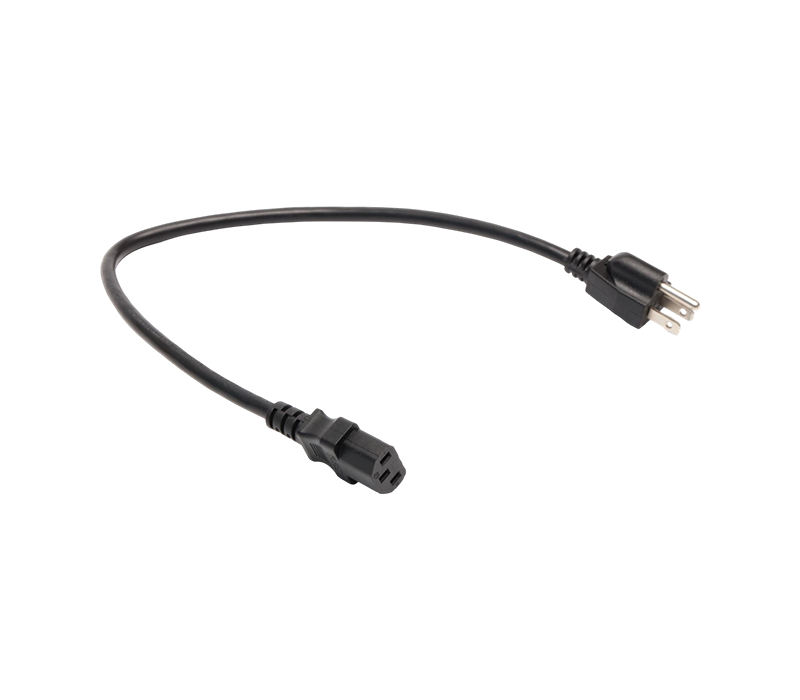

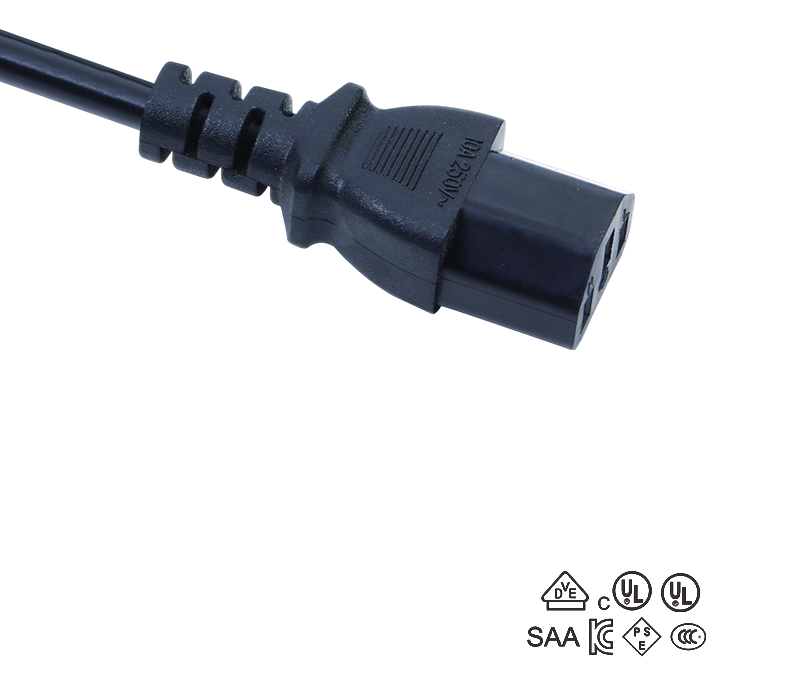

• Cable de alimentación IEC: más común para torres de computadoras de escritorio, monitores, impresoras, etc. El extremo del dispositivo utiliza conectores estandarizados IEC 60320 C13 (femenino) y C14 (masculino).

• Cable Figura 8 (IEC C7): recibe su nombre por su conector en forma de "8". Se utiliza a menudo para televisores, consolas de juegos y algunos adaptadores de corriente para portátiles.

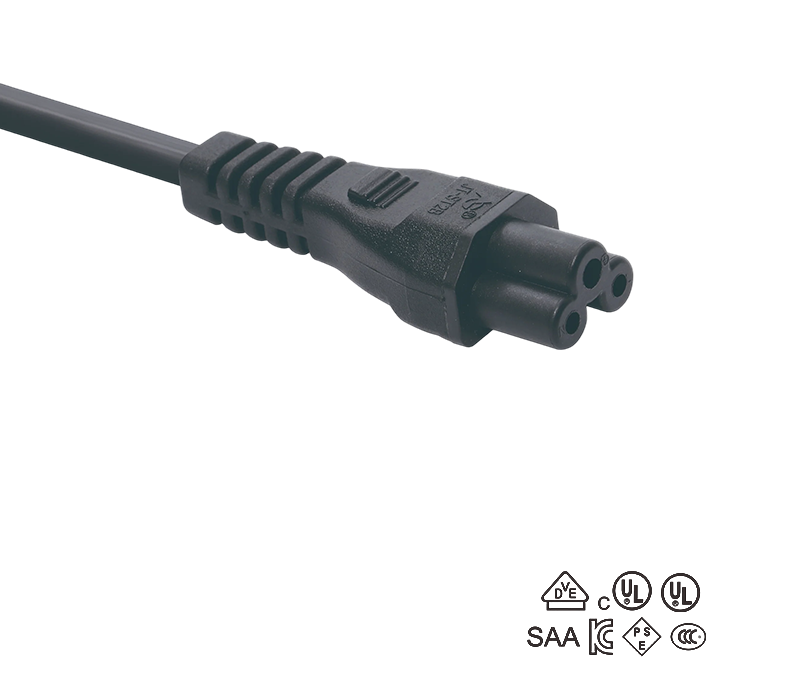

• Cable "Mickey Mouse" (IEC C5): comúnmente utilizado para adaptadores de corriente para portátiles Apple MagSafe más antiguos.

• Tipo cableado: El otro extremo no tiene conector desmontable y está fijado directamente al aparato.

III. Importancia

1. Seguridad: Un cable de alimentación calificado tiene un buen aislamiento, evitando fugas y cortocircuitos, sirviendo como primera línea de defensa para la seguridad eléctrica.

2. Fuente de alimentación: Es el conducto de energía para el funcionamiento del aparato.

3. Compatibilidad: Es esencial utilizar un cable de alimentación que coincida con el voltaje local (220 V en China), las especificaciones de la toma de corriente y los requisitos de energía del dispositivo.

Resumen

Por lo tanto, cuando alguien menciona un "cable de enchufe", generalmente se refiere a ese cable completo que va desde el tomacorriente de pared hasta su dispositivo y le suministra energía. Es uno de los accesorios más discretos pero indispensables de nuestra vida diaria.

Forma sencilla de recordar: Cable del enchufe de alimentación = Cable del enchufe (posible) Conector del extremo del dispositivo.
